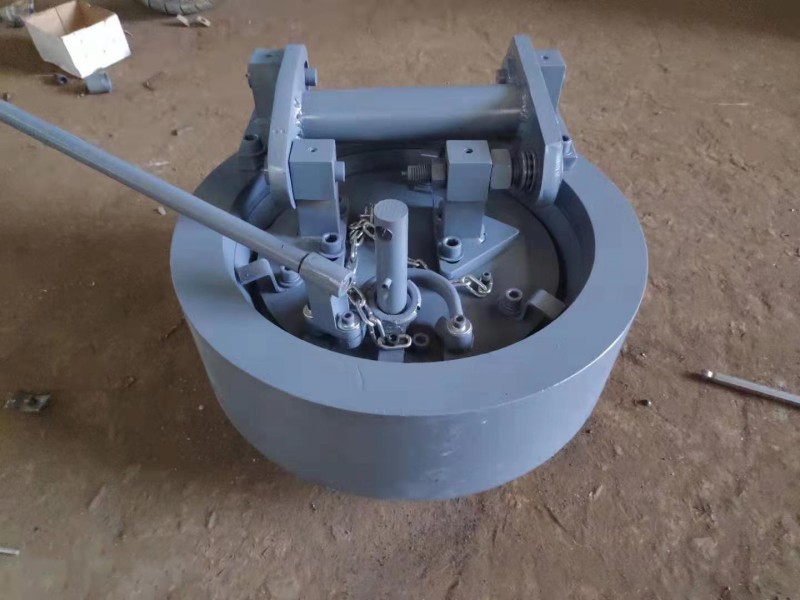

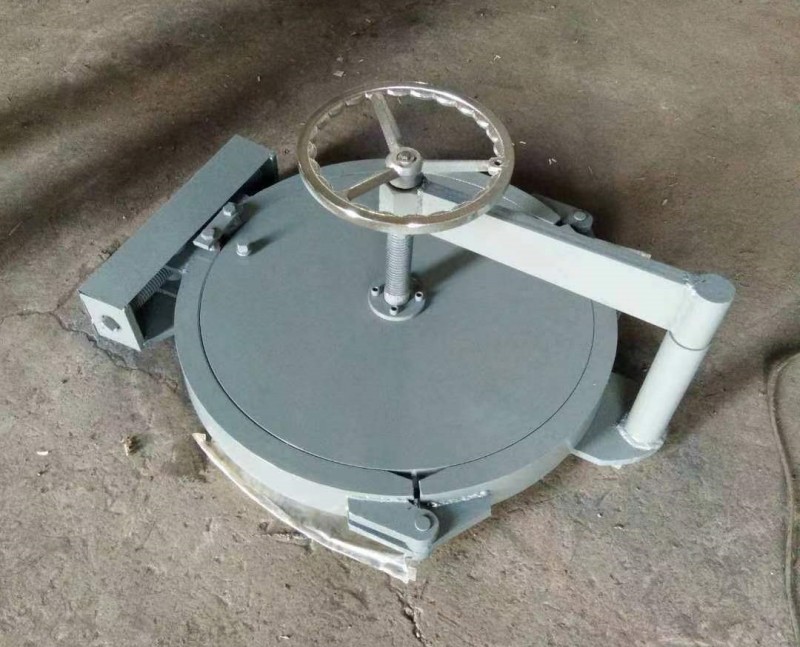

快開盲板是用于壓力管道或壓力容器的圓形開口上,并能實現快速開啟和關閉的一種機械裝置。國內一般分為插扣式和鎖環式(三瓣式)兩種。DNl00-DN350一般采用插扣式快開盲板。方便開啟、關閉,操作簡便。DN400-DN1600建議用鎖環式快開盲板,開啟、關閉時,用力較小,操作容易。插扣式快開盲板:盲板蓋的螺紋梯形扣與筒體相插扣配合。并壓緊密封圈實現高壓下的良好密封性,盲板鎖定后由板鎖死,整個結構緊湊得體,旋壓角度<60°即完成鎖緊、開啟動作。所以該結構特點是既不同于卡環式、牙嵌式又不同于螺紋型盲板,它是三者的統一,集中各自優點于一體,為此深受用戶普遍重視與好評。鎖環式快開盲板:它主要是由盲板蓋、盲板座、開啟機構、密封圈、轉臂、安全鎖板、泄壓裝置構成。由安全鎖板、泄壓裝置構成盲板的安全自鎖功能(盲板自鎖、防振、防松動、開啟可二次泄壓)。盲板鎖緊時.密封圈與封面之間無相對轉動、密封圈不易損壞,從而更好的保護了密封系統。外部鎖環為三瓣鎖(咬合面積大于90%),實現了鎖緊時同時動作,且受力均勻。減少了開啟絲桿長度,使開關變得更加靈活可靠。增大的咬齒受力面積,使其適用于高壓大口徑天然氣和油管線。
