絕緣接頭的密封系統由一個具有兩個側面的對稱的U形密封圈構成，它與絕緣接頭內部的剛性絕緣環緊密的組裝在一起，同時也被牢牢的擠壓在左右法蘭之間的那塊預先留好的空間內，從而達到密封效果，這種密封系統是專門為生產絕緣接頭而設計的.
　　[1]絕緣接頭雙重密封墊系統的優點：
　　不需要表面精加工或者特殊的機械公差，這種系統可以同時作用于兩個對稱的鍛件表面和金屬絕緣墊片之間，各個部件共同起作用來完成密封工作。
　　截面積較大的密封部件能夠承受壓力作用產生的一系列結構變形，由于密封環截面積很大，是液體在側漏之前，需要通過相當長的距離。
　　對于此密封系統而言，所有的絕緣墊被完全包裹，在受到突然壓降時，不會變形。
　　隨著管線系統壓力的增加密封系統會產生一個均衡的反向作用力，保證密封系統的受力平衡，壓力循環不會影響密封系統。
　　產品規格：DN10～DN3200
　　壓力等級：PN0.6MPa～PN42.0MPa
　　絕緣性能好：500V搖表測試絕緣電阻≥200MΩ，擊穿電壓≥3KV。
　　壽命長：與管線同壽命、等強度。
　　強度高：壓力試驗≥1.5PN(設計壓力)。
　　使用溫度：-30℃—+100℃。
　　適用介質：油、氣、水、化工原料、煤漿等。

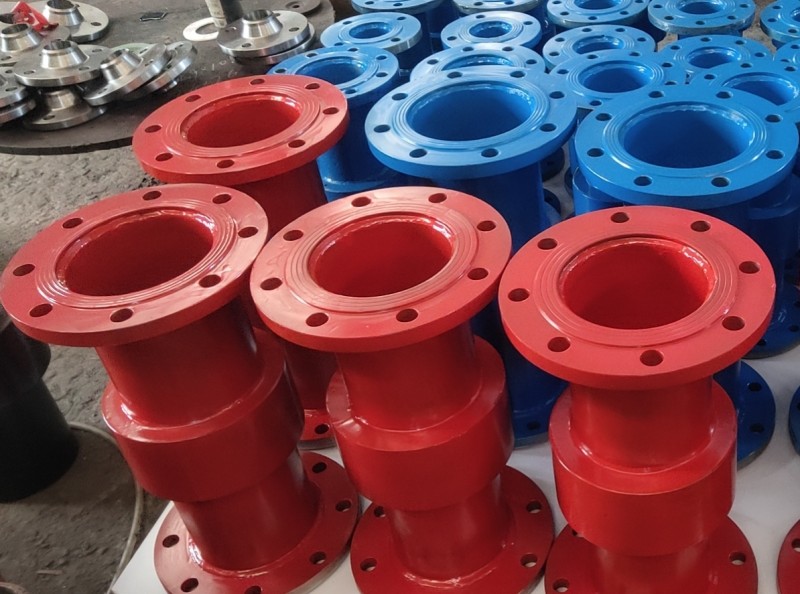

　　檢測絕緣接頭（法蘭）絕緣性能的各種方法防腐層電阻率計算出某點管道內的電流以后，用同樣的方法測量并計算出另一相鄰點的管內電流，其差值為該管道流失的電流；然后分別測量出該管道兩點之間的通/斷電位，計算出通電電位與斷點電位之間的差值。后將這兩點之間的電位差值平均之后除以流失的電流，就可以計算出該段管道平均防腐層的電阻。用電阻值乘以管道表面積，可以得到防腐層的電阻率。絕緣接頭（法蘭）絕緣性能兆歐表法這種方法適合用在測量沒有安裝到管道上的絕緣（法蘭）的絕緣電阻值。測量的方法：首先按照兆歐表測量的方法連接各處線路。測量導線與管道的連接比較適合采用磁性接頭或者夾子，而且連接點要除去銹跡。然后測量儀器宜為500V/500MΩ（這里的誤差不能大于百分之十）兆歐表。轉動兆歐表手柄達到規定的轉速，持續10秒，兆歐表穩定指示的電阻值即為絕緣接頭（法蘭）的絕緣電阻值，要求大于10兆歐。

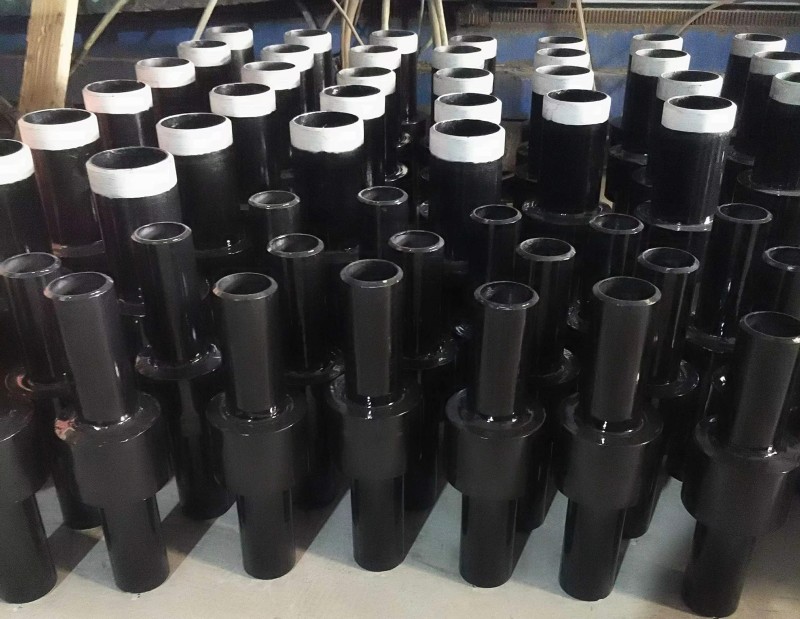

　　絕緣接頭是鋼制管道系統中的重要壓力元件，廣泛應用于鋼制管道的陰極保護系統。絕緣接頭是同時具有埋地鋼質管道要求的密封性能、強度性能和電防腐蝕所要求的絕緣性能管道接頭的統稱。絕緣接頭是根據絕緣接頭在使用中存在的問題進行更新?lián)Q代的產品，它包含組合件、絕緣板、填料、密封環、短管等零部件。絕緣接頭在安裝時要注意在絕緣接頭安裝處50米內碳鋼絕緣接頭生產廠家，避免有待焊死口，絕緣接頭與管線連接后碳鋼絕緣接頭，不許再接頭5米內起吊管線，并且在安裝好后一定要注意試壓絕緣接頭的工作原理是，利用絕緣接頭中的絕緣墊片及高強度絕緣套墊的電絕緣性能進行絕緣接頭兩邊的電絕緣進行工作的。
