一、產品概述

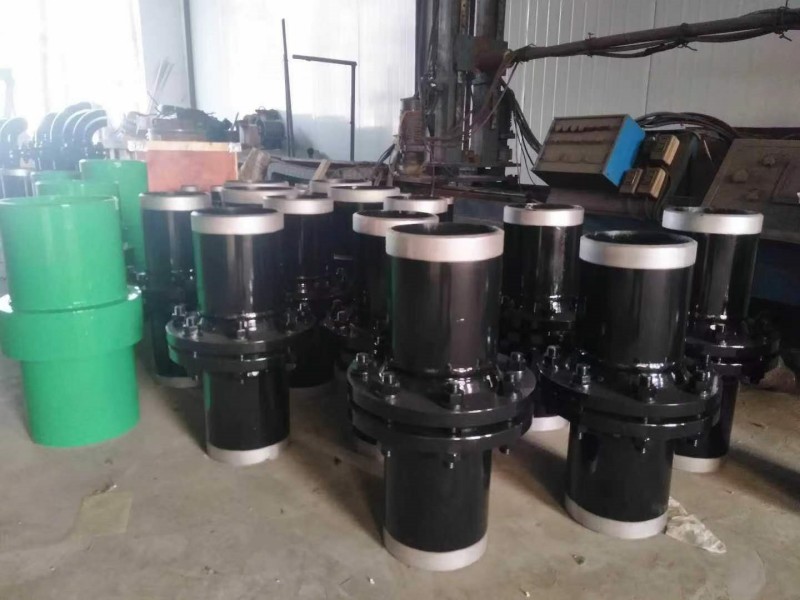

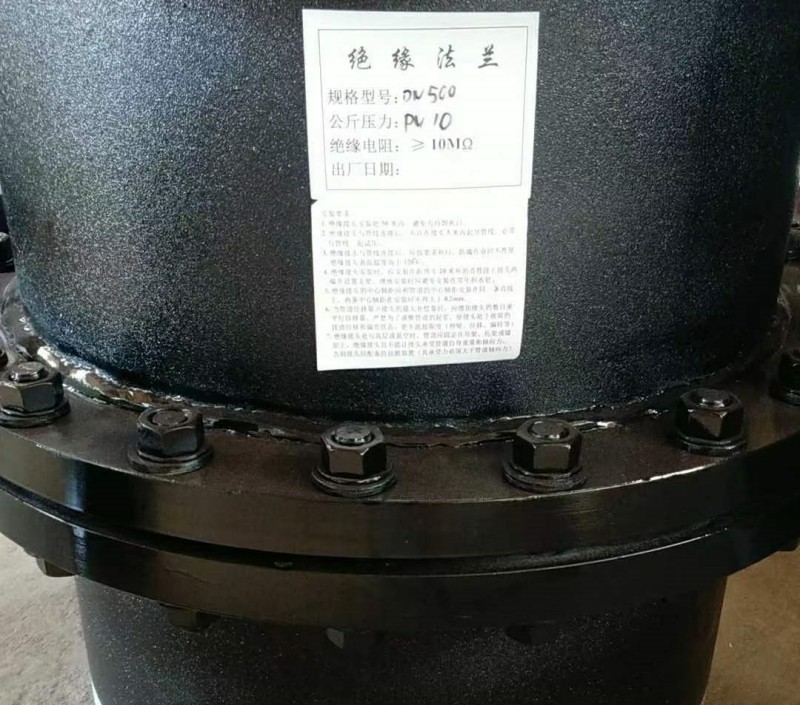

　　絕緣法蘭(SY/T0516-2008)是對同時具有埋地鋼質管道要求的密封性能和電法腐蝕防護工程所要求的電絕緣性能的管道法蘭接頭的統稱。它包括一對鋼質法蘭、兩法蘭間的絕緣密封件、法蘭緊固件和緊固件絕緣零件以及與兩片法蘭已分別相焊的一對鋼質短管。

　　絕緣法蘭與絕緣接頭是我公司多年來為石油、化工等行業生產的產品，它結構簡單，性能可靠，得到用戶廣泛好評。絕緣法蘭產品已形成系列，當有特殊情況時，可依據用戶要求另行設計制造。

　　二、產品用途

　　絕緣法蘭(SY/T0516-2008)主要應用于燃?xì)廨斉涔芫€和燃?xì)庹{(diào)壓、計量、存儲等設備之間，其主要作用是將燃?xì)廨斉涔芫€的各段間、設備與管線間相互絕緣隔離，保護其不受化學腐 蝕，延長 管線和設備使用壽命。產品符合SY/T0516-2008《絕緣法蘭設計技術規定》標準。

　　三、產品分類

　　本產品按絕緣密封件的不同分為比壓密封型絕緣法蘭(簡稱I型)和自緊密封型絕緣法蘭(簡稱II型)兩種。

　　四、產品特點

　　1、具有埋地管道電法腐蝕防護工程所要求的電絕緣性能。

　　2、能在管輸介質要求的溫度，壓力下長期可靠的工作，有足夠的強度和密封性能。

　　3、結構合理，組裝，拆卸，更換零件方便。

　　五、主要技術參數

　　1、適用介質 天然氣、城市煤氣、液化石油氣、輕質油等

　　2、介質溫度 -10～+60℃

　　3、環境溫度 -20～+60℃

　　4、絕緣電阻 ≥500ΚΩ

　　5、擊穿電壓 ≥3KV

　　6、壓力范圍：PN1.0MPa、PN1.6MPa、PN2.5MPa 、PN4.0MPa、PN6.4MPa、PN10.0MPa、PN25.0MPa、PN40.0MPa

　　7、產品規格：DN10～DN3200
